Architekturübersicht

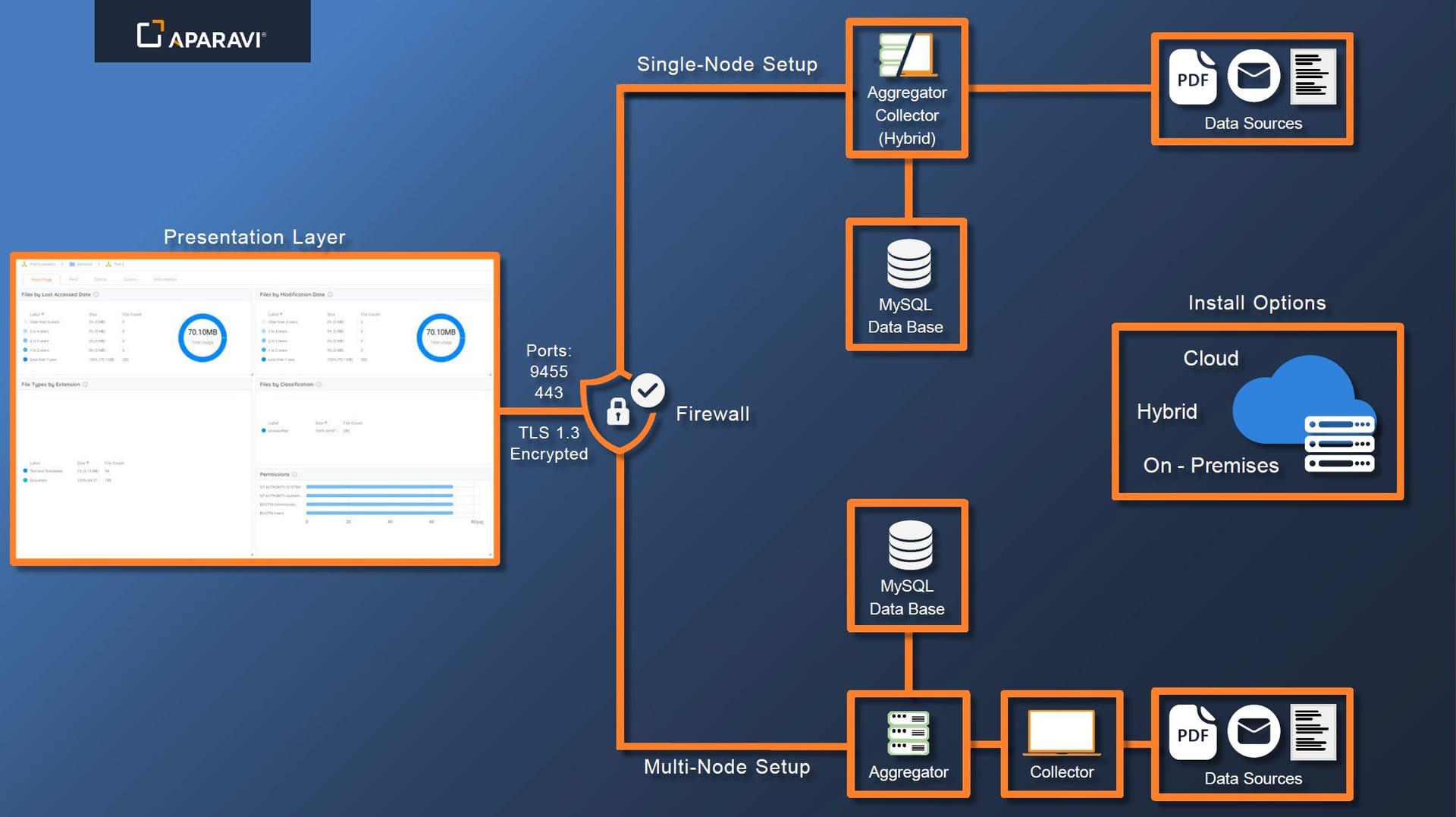

Die APARAVI-Infrastruktur bietet zwei Installationsmethoden: Multi-Node- und Single-Node-Setups, wie im folgenden Diagramm dargestellt.
Diese Übersicht stellt die Kernkomponenten der APARAVI-Architektur vor und erklärt, wie sie zusammenwirken.
Die APARAVI-Infrastruktur bietet zwei Installationsmethoden: Multi-Node- und Single-Node-Setups, wie im folgenden Diagramm dargestellt. Die Knoten können in verschiedenen Umgebungen bereitgestellt werden, was Benutzern die Flexibilität bietet, sie in der Cloud oder On-Premises zu installieren, einschließlich Multi-Cloud- und Hybrid-Cloud-Optionen.
Multi-Node-Setup
Bei dieser Installation wird die APARAVI-Software in zwei Hauptkomponenten aufgeteilt: den Aggregator und den Collector. Bei diesem Setup benötigen die beiden Knoten jeweils eine eigene Umgebung. (VM, Server, Instanz)
Collector
Der Collector ist die Verbindung und der Hauptworker der APARAVI-Software. Diese Komponente verbindet sich mit der Datenquelle und führt dann die Indizierung der Daten durch. Wenn der Collector die Aufgaben abgeschlossen hat, sendet er die Informationen an den Aggregator zur Speicherung der gesammelten Informationen.
Aggregator
Die Hauptfunktion des Aggregators besteht darin, sich mit der APARAVI-Plattform zu verbinden, die vom Collector kommenden Daten zu sammeln und sie in der Datenbank zu speichern.
Single-Node-Setup
Ähnlich wie beim Multi-Node-Setup ist das Single-Node-Setup die Kombination der beiden Knoten und kann auf einer einzigen Maschine installiert werden.
Präsentation/Platform
Die Präsentationsschicht / APARAVI-Plattform ist die Benutzeroberfläche, in der alle Aktionen stattfinden. Diese Schicht sendet die Abfragen an den Aggregator, der dann die entsprechenden Befehle sendet, um die angeforderten Informationen zu sammeln und sie an die APARAVI-Plattform zurückzusenden.
Diese Schicht kommuniziert mit dem Aggregator über TLS1.3, HTTPS (443) APARAVI Port (9544). Diese Ports müssen in der Firewall geöffnet werden, auf der der Aggregator installiert ist.
